Configuração das Propriedades

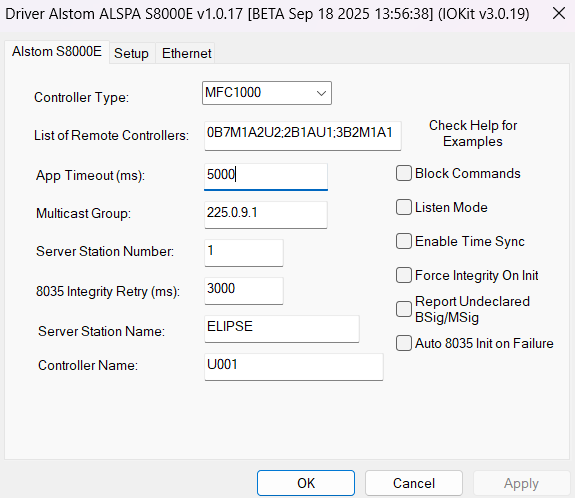

Os parâmetros de configuração são definidos na janela de configuração deste Driver, aba Alstom S8000E, conforme a figura a seguir.

As opções disponíveis nesta aba estão descritas na tabela a seguir.

Opções disponíveis na aba Alstom S8000E

Opção	Descrição
ControllerType	Define o modelo do Controlador Head of Cell
List of Remote Controllers	Declara a lista de Controladores da célula, incluindo o Controlador cabeça, Head of Cell com o número 0 (zero), e os demais racks remotos separados por ponto e vírgula. Este campo é detalhado logo abaixo.
App Timeout (ms)	Tempo padrão para resposta de um comando, em milissegundos
Multicast Group	Endereço IP para o qual cada CLP publica seus dados em Multicast. Para obter este endereço, é possível através do ControCAD selecionar a unidade desejada, clicando com o botão direito, e escolhendo a opção "Display Connection Parameters".
Server Station Number	Endereço padrão da estação CIS que o driver estará representando.
8035 Integrity Retry (ms)	Intervalo de tempo padrão, em milissegundos, para uma nova solicitação de integridade para o Controlador 8035, em caso de não recebimento. O valor padrão desta opção é 3000.
Server Station Name	Nome da estação, ou servidor E3, Power ou Water, na comunicação com um Controlador modelo MFC 1000, MFC 3000 ou CSSF.
Controller Name	Nome do Controlador para os modelos MFC 1000, MFC 3000 ou CSSF. Este parêmetro precisa estar identico ao configurado no ControCAD, caso contrario não são aceitos comandos ou pedidos de integridade.
Block Commands	Bloqueia o envio de comandos ou solicitações de integridade a partir deste Driver
Listen Mode	Bloqueia o envio de qualquer mensagem, apenas processando as mensagens recebidas dos Controladores
Enable Time Sync	Habilita o envio de mensagens de sincronia de relógio para os endereços de multicast 224.0.9.1 e 224.0.9.5, ou o endereço configurado na opção Multicast Group
Force Integrity on Init	Habilita a solicitação de uma integridade digital, BSig, MSig e a depender do modelo, ASig, na inicialização deste Driver. O protocolo S8000E utiliza o conceito de integridade e mudanças para os sinais digitais e discretos, BSig e MSig.
Report Undeclared BSig/MSig	Indica se, ao receber uma integridade ou mudança, este Driver deve reportar o valor para o ponto, mesmo que o Tag não esteja declarado pela aplicação. Neste caso, o valor permanece em um cache de memória no E3, Power ou Water e, assim que um Tag correspondente é criado, o valor é enviado a este Tag
Auto 8035 Init on Failure	No caso de uma reinicialização completa do Controlador 8035, é necessário que este Controlador receba uma inicialização por este Driver. Este procedimento pode ser automático ou realizado através da escrita em um Tag. Selecione esta opção para que este procedimento seja automático. A inicialização consiste no envio de um arquivo de configuração para um equipamento

Configuração do parâmetro List of Remote Controllers:

Modelo 8035 e 8075

Deve ser declarado uma lista de endereços começando com 0 (Head of cell) e demais remotas. Exemplo: "0;2;4;8".

Cada um dos endereços declarados podem estar acompanhados de 2 informações adicionais: Redundância e Numero de MSigs.

Redundância:

R1: Configuração Redundante 1 (N 00 N 01)
R2: Configuração Redundante 2 (N 00 N 02)
R3: Configuração Redundante 3 (N 00 N 01 N 02 N 03)
R4: Configuração Redundante 4 (N 00 N 01 N 03 N 03 N 04)
R5: Configuração Redundante 5 (N 00 N 01 N 02)
R6: Configuração Redundante 6 (N 00 N 01 N 03 N 03 N 04 N 05)
R8: Configuração Redundante 8 (N 00 N 01 N 03 N 03 N 04 N 05 N 06 N 07 N 08)
Sem caractere adicional: Sem informação de redundância (N 00)

Para o Modelo 8035, caso ambas CPUs sejam desligadas, é necessário enviar mensagens especiais para reiniciar o controlador. Para isso, devemos obter alguns arquivos gerados no servidor FTP do ControCAD, na pasta C:\Inetpub\ftproot\Echange\res\ProjectName\reference\Res5, no formato SRVNNN.CNF, onde NNN é o índice da CPU do Controlador, como por exemplo SRV001.CNF.

Estes arquivos devem ser renomeados com o endereço IP de cada CPU, usando o caractere de sublinhado (_) no lugar do caractere de ponto, como por exemplo "195_3_0_1.CNF". Estes arquivos devem ser colocados no mesmo diretório do arquivo deste Driver. Para forçar o envio da configuração através de um Tag, crie um Tag com o parâmetro Item igual a "Init8035,U8,0" e realize uma operação de escrita, enviando qualquer valor.

Modelo MFC3000

Deve ser declarada a lista de endereços separada por ponto e virgula. Ex: "0;2;3".

Modelo MFC1000

Deve ser declarada a lista de endereços acompanhada das quantidades de blocos BSig, MSig, ASig 16 bits e ASig 32 bits., representados pelas letras B, M, A e U respectivamente. Neste modelo cada bloco corresponde a 256 unidades de cada tipo. Os tipos que não possuirem nenhuma instancia não precisam ser informados.

Exemplo: "0B3M1A1U1;2B1A1U1"

Modelo CSSF

Declarar a lista de endereços e a quantidade de MSigs, de forma similar ao MFC1000. Exemplo: "0M2" (A CSSF não possui remotas).

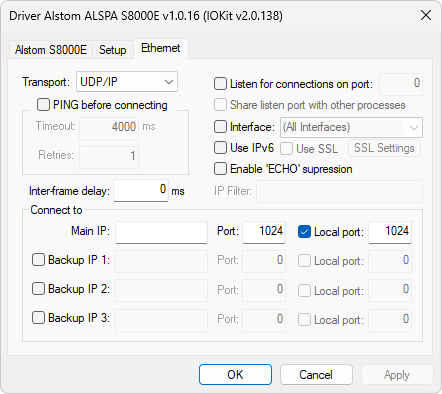

Aba Ethernet

Na aba Ethernet, selecione na opção Interface a placa de rede na mesma faixa de endereços IP dos Controladores. Este Driver sempre inicia forçando internamente as opções Transport, Listen for connections on port e Share listen port with other processes. A porta para a escuta deve estar corretamente configurada.

Modelos C8035 e C8075

No grupo Connect to, informe os endereços IP principal e de backup, se disponíveis, da estação remota Head of Cell, bem como as portas UDP/IP de origem e destino com o valor 1024. A porta de escuta (Listen for connections on port...) também deve ser igual a 1024.

Este Driver processa todas as mensagens multicast cujo byte de endereço S8000 presente na mensagem corresponda ao final do endereço IP principal ou de backup. Conforme a configuração da rede S8000, o endereço IP da CPU de backup deve ter o endereço IP idêntico ao endereço IP principal, exceto pelo último octeto, ao qual deve-se somar o valor 64. Por exemplo, se o endereço IP principal é 195.5.0.38, o endereço IP de backup deve ser 195.5.0.102 (38 + 64). Portanto, são processadas todas as mensagens para os endereços IP cujos últimos octetos são 38 e 102, tratados como redundantes.

Modelo MFC1000/MFC3000/CSSF

No grupo Connect to, informe os endereços IP principal e de backup, se disponíveis, da estação remota Head of Cell, bem como as portas UDP/IP de destino com o valor 2001 e a porta de origem com o valor 2003. A porta de escuta também deve ser igual a 2001.

Este Driver processa todas as mensagens multicast cujo byte de endereço S8000 presente na mensagem corresponda ao final do endereço IP principal ou de backup.

Outras Informações Importantes

Interface: Escolha a placa de rede que corresponde ao endereço IP que participará da comunicação com o Controlador.
Time Multicast Address: 224.0.9.1 (Fixo)
Broadcast Address: Mensagens de broadcast (ex: 195.0.0.255) são recebidas na porta 2000 (fixo, não configurável)
Comandos para o modelo MFC1000/MFC3000/CSSF: Sempre são enviados na porta UDP/IP 2002 do controlador (fixo, não configurável)
Comandos para os modelos C8035 e C8075: Sempre devem ser enviados na porta UDP/IP 1024 do controlador (obtem a configuração do campo Port do IP Main/Backup)
