Aba DllMuxIso

A aba DllMuxIso contém configurações específicas para este Driver. As opções disponíveis estão descritas na tabela a seguir.

Opções disponíveis na aba DllMuxIso

Parâmetro	Descrição
Initialization type	Tipo de inicialização da linha de barramento ISO 14230. As opções disponíveis são 5 Baud Initialization ou Fast Initialization
W0	Tempo de ociosidade do barramento antes de enviar o frame de inicialização
W1	Tempo entre o fim do byte de endereçamento e o início do padrão de sincronização
W2	Tempo entre o fim do padrão de sincronização e o início do byte chave 1 (um)
W3	Tempo entre o byte chave 1 (um) e o byte chave 2 (dois)
W4	Tempo entre o byte chave 2 (dois) e o inverso, e entre este e o byte de endereçamento invertido
W5	Tempo entre duas inicializações
P0	Tempo entre a recepção do byte de endereçamento invertido e o início da emissão de um comando StartCommunication
TInitL	Tempo em nível baixo depois do tempo de ociosidade
TWup	Se não há recepção ou há erro durante a recepção de um comando StartCommunication, a ECU deve retornar em espera por um padrão de WakeUp antes do fim da temporização de TIdle
TIdle	Tempo mínimo esperado de inatividade na linha antes de enviar o primeiro padrão de WakeUp ou de repetir um novo padrão de WakeUp quando a ECU está fora de diagnóstico
P1	Espera entre bytes na resposta da ECU
P2	Time-out entre uma requisição e a resposta da ECU
P3	Espera entre a resposta da ECU e uma nova requisição deste Driver
P4	Espera entre bytes na requisição deste Driver

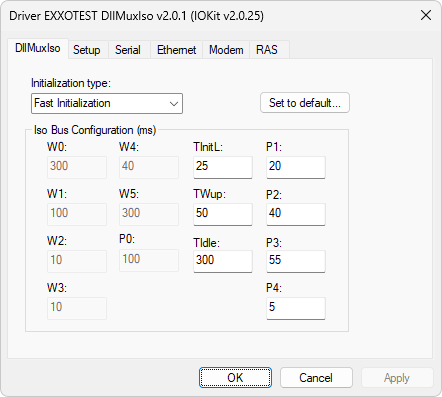

Todos os valores numéricos de tempo da tabela anterior estão em milissegundos. Os parâmetros W[0-5] e P0 só são relevantes para a inicialização do tipo 5 Baud Initialization, e os parâmetros TInitL, TWup e TIdle só são relevantes para a inicialização do tipo Fast Initialization.

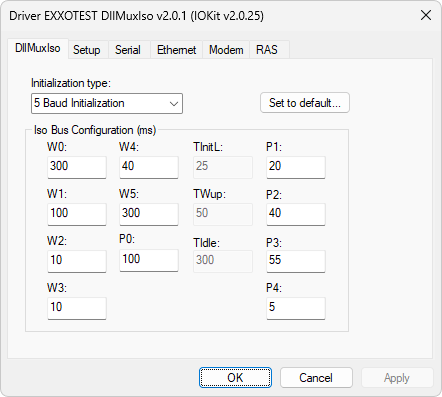

Configuração para a inicialização 5 Baud

Clique em Set to default para retornar todos os valores ao padrão de temporização.
