Parâmetros do Driver

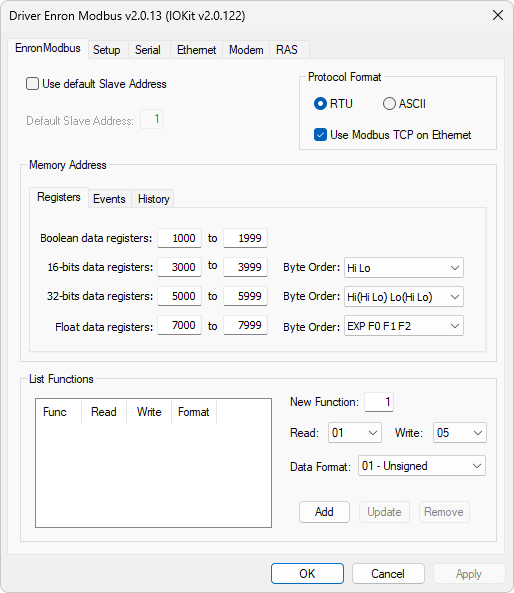

Na caixa de diálogo de propriedades deste Driver, mostrada na figura a seguir, selecione a aba EnronModbus para configurar o protocolo Enron Modbus.
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba EnronModbus
| Opção | Descrição |
|---|---|
| Use default Slave Address | Habilite esta opção para comunicar com um único identificador de Escravo padrão, definido na opção Default Slave Address, independente do valor informado para o parâmetro N1 ou B1 dos Tags PLC ou Bloco |
| Protocol Format | Selecione o formato da comunicação do protocolo Enron Modbus, RTU (binário) ou ASCII (texto). Ao comunicar em modo Ethernet, habilite a opção Use Modbus TCP on Ethernet para encapsular o protocolo Enron Modbus em uma mensagem no padrão Modbus TCP |
| Memory Address | Tabela com os endereços iniciais e finais de cada tipo de registrador que compõe o mapa de memória de um equipamento. Consulte as tabelas Opções disponíveis na aba Registers, Opções disponíveis na aba Events e Opções disponíveis na aba History para mais informações sobre esta opção |
| List Functions | Tabela de códigos de funções definidas pelo usuário para associação com o parâmetro N2 ou B2 dos Tags PLC ou Bloco. Consulte a tabela Opções disponíveis para funções para mais informações |
Opções disponíveis na aba Registers
| Opção | Descrição |
|---|---|
| Boolean data registers | Define o endereço de memória inicial e final da tabela de registradores para tipos de dados Bit |
| 16-bit data registers | Define o endereço de memória inicial e final da tabela de registradores para tipos de dados inteiros de 16 bits. Os valores possíveis na opção Byte Order para especificar a ordem de transmissão dos bytes são Hi Lo ou Lo Hi |
| 32-bit data registers | Define o endereço de memória inicial e final da tabela de registradores para tipos de dados inteiros de 32 bits. Os valores possíveis na opção Byte Order para especificar a ordem de transmissão dos bytes são Hi (Hi Lo) Lo (Hi Lo), Hi (Lo Hi) Lo (Lo Hi), Lo (Hi Lo) Hi (Hi Lo) ou Lo (Lo Hi) Hi (Lo Hi) |
| Float data registers | Define o endereço de memória inicial e final da tabela de registradores para tipos de dados reais ou de ponto flutuante de 32 bits. Os valores possíveis na opção Byte Order para especificar a ordem de transmissão dos bytes são EXP F0 F1 F2 ou F2 F1 F0 EXP |
Opções disponíveis na aba Events
| Opção | Descrição |
|---|---|
| Alarm/Operator register events | Define o endereço de memória utilizado para coletar todos os eventos de alarmes ou operadores de um equipamento |
| Date Format | Define o formato de data da estampa de tempo de um evento. Os valores possíveis para esta opção são MM/DD/YY, YY/MM/DD ou DD/MM/YY |
| Time Format | Define o formato de hora da estampa de tempo de um evento. Os valores possíveis para esta opção são HH:MM:SS ou XX:HH:MM |
Opções disponíveis na aba History
| Opção | Descrição |
|---|---|
| Daily/Hourly registers history | Define o endereço de memória utilizado para coletar todos os eventos de histórico de um equipamento |
| Date Format | Define o formato de data da estampa de tempo de um histórico. Os valores possíveis para esta opção são MM/DD/YY, YY/MM/DD ou DD/MM/YY |
| Time Format | Define o formato de hora da estampa de tempo de um histórico. Os valores possíveis para esta opção são HH:MM:SS ou XX:HH:MM |
Opções disponíveis para funções
Funções de leitura do protocolo Enron Modbus
Funções de escrita do protocolo Enron Modbus
| Função | Descrição |
|---|---|
| 5 | Write single coil status (0x references) |
| 6 | Write single hold register (4x references) |
| 15 | Write multiples coil status (0x references) |
| 16 | Write multiples hold registers (4x references) |
