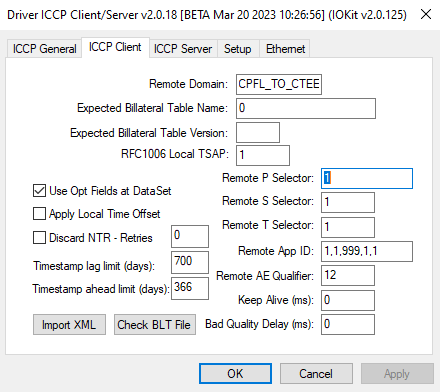

Aba ICCP Client
Aba para configuração de parâmetros no lado Cliente.
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba ICCP Client
| Opção | Descrição |
|---|---|
| Remote Domain | Informa o nome do Domínio do Servidor ICCP remoto, ou seja, o nome da instância. Este nome é verificado em ambos os lados, Cliente e Servidor, para diversas operações e deve coincidir exatamente |
| Expected Billateral Table Name | Informa o nome da Tabela Bilateral do Servidor ICCP. Se o outro lado, o Servidor, é uma aplicação NaN ou Elipse Power usando este Driver, este nome é um alias para as definições do arquivo ICCPServer.blt e deve ser verificado pelo Cliente para garantir a segurança da aplicação |
| Expected Billateral Table Version | Informa a versão da Tabela Bilateral do Servidor ICCP. Esta versão deve ser verificada pelo Cliente para garantir a segurança da aplicação |
| RFC1006 Remote TSAP | Este Driver usa a especificação RFC 1006 como camada de transporte de pacotes ISO sobre TCP. Portanto, é necessário informar o TSAP (Transport Service Access Point) usado por este Driver do lado remoto, o Servidor, para estabelecer a conexão usando este protocolo. O valor padrão desta opção é 1 (um) |
| Use Opt Fields at DataSet | O padrão IEC 60870-6 versão 2000-08 define campos opcionais que podem ser declarados e enviados junto com uma mensagem DataSet TransferSet. Estes campos ajudam a identificar os parâmetros da mensagem, como por exemplo a estampa de tempo e o propósito da mensagem. O valor padrão desta opção é selecionada |
| Apply Local Time Offset | Considera a estampa de tempo fornecida pelo Servidor ICCP no formato UTC, aplicando o offset do horário local |
| Discard NTR - Retries | Informa se o driver deve descartar leituras recebidas do server contendo timestamps nulos (NTR = Null Timestamp Responses). Se na leitura de um DataSet houverem tipos de dados com timestamp, e todos esses timestamps estiverem nulos, então além de descartar as leituras desses pontos, poderão ser solicitadas novas leituras, até o valor máximo de retentativas definidas. |
| Timestamp lag limit (days) | Informe o numero máximo de dias que um timestamp pode estar atrasado em relação ao horario corrente. Se for ultrapassado será subsituido pelo timestamp corrente e a qualidade do tag será 64 (Uncertain). |
| Timestamp ahead limit (days) | Informe o numero máximo de dias que um timestamp pode estar adiantado em relação ao horario corrente. Se for ultrapassado será subsituido pelo timestamp corrente e a qualidade do tag será 64 (Uncertain). |
| Import XML | Cria o arquivo ICCPClient.blt importando um arquivo XML no formato Sisco AXS4 |
| Check BLT File | Verifica a consistência do arquivo ICCPClient.blt e mostra uma caixa de diálogo com os resultados desta verificação |
| Remote P Selector | Valor do seletor remoto usado pela camada OSI Presentation Layer (ISO/IEC 8823). O valor padrão desta opção é 1 (um) |
| Remote S Selector | Valor do seletor remoto usado pela camada OSI Session Layer (ISO/IEC 8327). O valor padrão desta opção é 1 (um) |
| Remote T Selector | Valor do seletor remoto usado pela camada OSI Transport Layer (ISO/IEC 8073). O valor padrão desta opção é 1 (um) |
| Remote App ID | Identificador usado pela camada OSI Association Layer (ISO/OSI 8650) no formato ASN.1 (Abstract Syntax Notation 1). Indica o formato de dados adotado pela função AARQ (Association Request), cujo valor padrão é "1,1,999,1,1" (iso.1.999.1.1) |
| Remote AE Qualifier | Identificador usado pela camada OSI Association Layer como formato. O valor padrão desta opção é 12 |
| Keep Alive (ms) | Intervalo de tempo usado pelo Cliente para verificar se a conexão está ativa, através do envio de uma mensagem MMS Identify, caso nenhuma outra mensagem tenha sido trocada no período aqui especificado |
| Bad Quality Delay (ms) | Atraso a ser considerado para retornar qualidade ruim para os pontos, após a recepção de um valor com qualidade ruim vindo do server. Se o valor for maior que 0 (zero), então o valor recebido será reportado imediatamente, ainda com qualidade boa, e se após expirado o tempo informado neste campo, o ponto ainda estiver com qualidade ruim, então o ponto será atualizado de forma correspondente. Caso antes do intervalo expirar um valor com qualidade boa for recebida, então esse valor é reportado imediatamente e a contagem é interrompida. |
