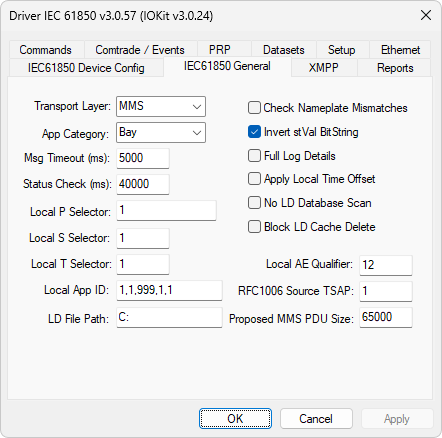

Aba IEC61850 General
Permite a definição dos demais comportamentos deste Driver.
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba IEC61850 General
| Opção | Descrição |
|---|---|
| Transport Layer | Permite escolher o método de transporte, entre o padrão MMS (IEC 61850-8-1) e o XMPP (IEC 61850-8-2) |
| App Category | Para envio de comandos, este Driver usa a informação selecionada nesta opção para o preenchimento da propriedade OrCat (Origin Category), que especifica o tipo de aplicação enviando um comando, para efeitos de segurança ou resolução de conflitos de comandos. Os valores disponíveis são Bay, Station, Remote ou Maintenance |
| Msg Timeout (ms) | Tempo de espera para resposta de um comando ou mensagem completa, que pode ser formada por várias mensagens intermediárias. O tempo de espera de cada byte ou mensagem intermediária é definido na aba Setup. Para mais informações, consulte o tópico Documentação das Interfaces de Comunicação |
| Status Check (ms) | Intervalo para envio de mensagem de status, que deve ser respondida pelo IED. Na ausência de resposta, a saúde da conexão pode ser verificada forçando uma desconexão e reconexão do IED. O valor desta opção deve ser maior que o valor da opção Msg Timeout (ms) e menor que o intervalo de desconexão configurado na aba Setup. Para mais informações, consulte o tópico Documentação das Interfaces de Comunicação |
| Local P Selector | Valor de seleção para este Driver, usado pela camada de apresentação OSI (ISO/IEC 8823) |
| Local S Selector | Valor de seleção para este Driver, usado pela camada de sessão OSI (ISO/IEC 8327) |
| Local T Selector | Valor de seleção para este Driver, usado pela camada de transporte OSI (ISO/IEC 8073) |
| Local App ID Local Application Process Identification | Identificador utilizado pela camada de associação OSI (ISO/OSI 8650), no formato ASN.1 (Abstract Syntax Notation 1). Indica a formatação dos dados adotados pela função AARQ (Association Request). Geralmente tem o valor 1,1,999,1,1 (iso.1.999.1.1) |
| LD File Path | Diretório padrão onde este Driver armazena arquivos descritores de cada Logical Device encontrado, com o objetivo de acelerar o processo de inicialização. Na próxima inicialização, caso seja encontrado um arquivo no diretório especificado, cujo nome é dado pelo formato SERVER_LDNAME.LD, onde SERVER é o nome do equipamento e LDNAME é o nome do Logical Device, então este LD é descrito a partir deste arquivo. Este Driver oferece várias formas de detectar mudanças na base de dados de um IED, de forma a atualizar estes arquivos |
| Check Nameplate Mismatches | Habilita a verificação dos parâmetros de identificação de um IED (nameplate) ao iniciar a comunicação, de forma a comparar se houve alguma modificação. Em caso positivo, uma atualização do cache, ou reconstrução dos arquivos .LD, é realizada |
| Invert stVal BitString | A interpretação de bitstrings com dois ou mais bits pode ser alterada por esta opção, alterando o significado dos estados Aberto ou Fechado em uma aplicação. O comportamento padrão é obtido com esta opção desmarcada |
| Full Log Details | Habilita a inserção no log deste Driver, habilitado na aba Setup, de informações detalhadas sobre a notificação de eventos para qualquer Tag. Para mais informações, consulte o tópico Documentação das Interfaces de Comunicação |
| Apply Local Offset to Timestamps | As estampas de tempo adotadas pelo padrão IEC 61850 sempre se referem ao padrão UTC (Coordinated Universal Time). Através desta opção, indica-se que este Driver deve aplicar o offset local, ou seja, fuso horário e horário de verão, à estampa de tempo enviada por um equipamento |
| No LD Database Scan | Informa que não deve ser processada nenhuma solicitação de Logical Device ou Logical Node para os IEDs. Esta opção pode ser usada quando este Driver tem a função somente de transferência de arquivos |
| Block LD Cache Delete | Em casos onde o processo de inicialização é incompleto, ou quando alguma inconsistência é detectada entre os arquivos de cache (LD) e a base de dados atual de um IED ou Servidor, este Driver apaga e atualiza os arquivos de cache. Habilite esta opção para bloquear a remoção dos arquivos |
| Local AE Qual - Local Application Entity Qualifier | Identificador utilizado pela camada de associação como formatador. Geralmente tem o valor 12 |
| RFC 1006 Source TSAP | Este Driver utiliza a especificação RFC 1006 como forma de transporte dos pacotes ISO sobre TCP. Para isto é necessário informar o TSAP (Transport Service Access Point) utilizado para estabelecer a conexão por este protocolo. O valor padrão é 1 (um) |
| Proposed MMS PDU Size | Quando a opção Transport Layer está configurada com o valor MMS, esta opção define o tamanho da PDU negociada com o servidor. O valor padrão desta opção é 65000 bytes |
