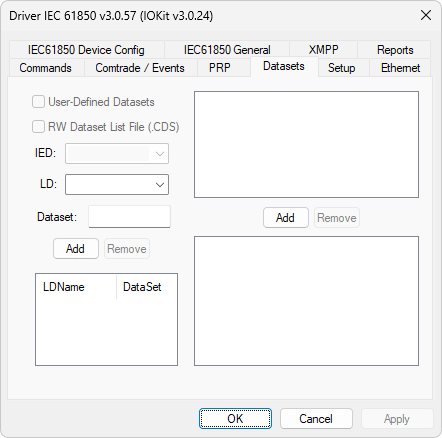

Aba Datasets
Utilize esta aba para definir Datasets com o auxílio de um editor visual. Estes Datasets são salvos em arquivos com extensão .CDS e criados nos dispositivos de destino durante a inicialização.
As opções disponíveis nesta aba estão descritas a seguir.
Opções disponíveis na aba Datasets
| Opção | Descrição |
|---|---|
| User Defined Datasets | Ao utilizar uma lista pré-definida de Reports, pode-se informar se os Datasets são declarados dinamicamente por este Driver. Consulte a seção User-Defined Datasets para mais informações sobre esta opção |
| RW DataSet List File (.CDS) | Indica se a lista de Datasets definida no item anterior deve ser salva em um arquivo, de forma que a execução do script de exemplo da seção User-Defined Datasets não seja necessária. A escrita deste arquivo pode ser realizada automaticamente a partir dos exemplos anteriores ou através da edição direta deste arquivo, que deve estar no diretório padrão dos arquivos de cache (LD) e deve ter o nome do IED com a extensão .cds. Só é permitido um IED por arquivo. Consulte a seção Formato do Arquivo CDS para mais informações |
| IED | Permite selecionar um dispositivo para edição |
| LD | Permite selecionar um Logical Device no dispositivo selecionado na opção IED ou adicionar um Dataset |
| Dataset | Permite definir o nome de um Dataset |
| Add ou Remove Dataset | A opção Add adiciona um Dataset conforme o Logical Device selecionado e o nome de Dataset informado na opção Dataset. Para remover um Dataset, selecione-o e clique em Remove |
| Add ou Remove Dataset Items | Com um Dataset selecionado na lista à esquerda, navegue pelos objetos dos Logical Devices existentes à direita e adicione itens usando a opção Add. Para remover um item, selecione-o e clique em Remove |
