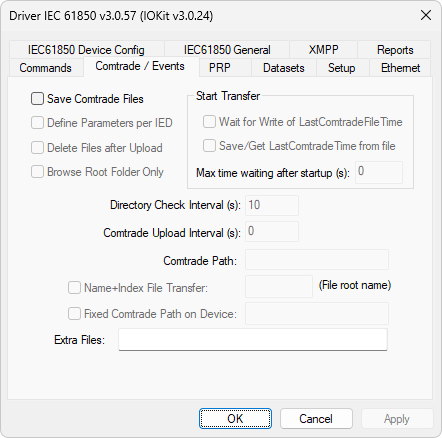

Aba Comtrade / Events
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba Comtrade / Events
| Opção | Descrição |
|---|---|
| Save Comtrade Files | Indica se este Driver deve realizar a busca por arquivos no formato COMTRADE (perturbações), salvando-os no diretório indicado na opção Comtrade Path |
| Define Parameters per IED | Indica se os parâmetros Save Comtrade Files, Delete Files after Upload, Browse Root Folder Only, Comtrade Path, Use Fixed Comtrade Path on Device, Name+Index File Transfer e File Root Name são definidos por IED e não globalmente para este Driver. A definição individual se dá através da escrita dos parâmetros internos deste Driver via biblioteca IOKit, conforme explicado no tópico Configuração Dinâmica |
| Delete Files After Upload | Instrui este Driver a apagar o arquivo de um equipamento após a conclusão com sucesso da transferência |
| Browse Root Folder Only | Alguns relés inserem arquivos no formato COMTRADE em uma pasta COMTRADE a partir do diretório raiz, e outros relés colocam estes arquivos no próprio diretório raiz, indicando como parte do nome do arquivo esta pasta, como por exemplo "\COMTRADE\Arquivo.cfg". Selecione esta opção caso um equipamento tenha este último comportamento |
| Wait for Write of LastComtradeFileTime | Com esta opção selecionada, este Driver espera por uma operação de escrita com o horário do último arquivo no formato COMTRADE transferido, por IED, de forma a comparar este horário com a lista de arquivos existentes em um IED, definindo assim qual arquivo deve ser transferido |
| Save/Get Last Comtrade time from File | Obtém o horário do último arquivo no formato COMTRADE transferido através de um arquivo COMTRADE.LST |
| Max Time Waiting after Startup | Indica quantos segundos este Driver deve esperar pela escrita de um Tag com o horário do último arquivo, ou pela leitura do arquivo COMTRADE.LST. Se este tempo expira, este Driver inicia a busca pelo primeiro arquivo disponível. Se o valor deste campo é igual a 0 (zero), a espera é infinita |
| Comtrade Directory Check Interval | Intervalo, em segundos, em que este Driver solicita a lista dos arquivos de um equipamento. Este Driver compara a data do último arquivo transferido com os arquivos da lista, e o arquivo ou arquivos mais recentes são transferidos |
| Comtrade Upload Interval (s) | No caso de transferir mais de um arquivo, este Driver aguarda o intervalo definido nesta opção para realizar cada transferência, a fim de separar uma janela de tempo específica para esta atividade. Entretanto, a recepção de eventos e o envio de comandos não são interrompidos enquanto um arquivo está sendo transferido |
| Comtrade Path | Indica o diretório onde este Driver salva os arquivos no formato COMTRADE |
| Name+Index File Transfer | Indica que a transferência de arquivos se dá com base em um nome raiz mais um índice, ao invés da comparação de datas, que é o comportamento padrão. O nome raiz deve ser informado na opção File Root Name. Por exemplo, se um IED gera arquivos no padrão Osc1.dat/cfg, Osc2.dat/cfg e assim por diante, então deve-se selecionar esta opção e informar o texto "Osc" na opção File Root Name |
| Fixed Comtrade Path on Device | Indica que este Driver deve ignorar a busca pela pasta COMTRADE em um dispositivo, assumindo um diretório fixo informado na opção correspondente |
