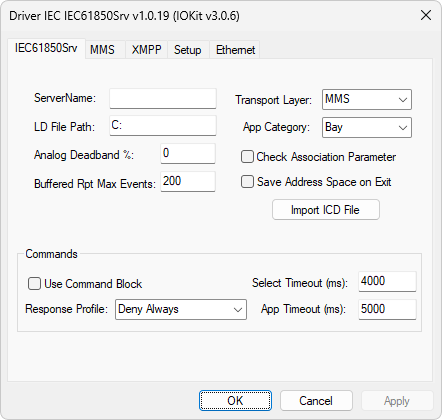

A aba IEC61850Srv configura o comportamento geral deste Driver, conforme a figura a seguir.
Aba IEC61850Srv
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba IEC61850Srv
Opção
Descrição
ServerName
Define o nome padrão deste Driver, usado no nome do arquivo no formato LDS
Transport Layer
Define a camada de transporte. Os valores possíveis são MMS (padrão) ou XMPP
LD File Path
Diretório onde são salvos os arquivos no formato LDS contendo a base de dados IEC 61850. É obrigatório informar um diretório válido
App Category
Na recepção de comandos, este Driver usa o item selecionado nesta opção para efeito de comparação com a propriedade OrCat (Origin Category) enviada por um cliente. As opções disponíveis são Bay, Station, Remote ou Maintenance. Os comandos que não são do tipo esperado não são executados
Analog Deadband %
Indica uma porcentagem mínima para que uma mudança do valor de uma variável analógica, em relação ao valor anterior, seja considerada um evento passível de envio por um relatório. É possível também especificar uma banda morta individual no parâmetro N1 de cada Tag
Check Association Parameter
Indica se, ao receber uma solicitação de conexão vinda de um cliente, devem ser verificados os endereços P (Presentation), T (Transport) ou S (Session) para aceitar ou não uma conexão
Buffered Rpt Max Events
Número máximo de eventos que serão armazenados nos BRCBs (buffered reports)
Save Address Space on Exit
Indica se um arquivo no formato LDS deve ser salvo ao final da execução deste Driver, atualizando valores padrão que possam ter sido alterados em relação ao que foi importado por um arquivo no formato ICD
Import ICD File
Permite selecionar um arquivo no formato ICD para ser usado como base de dados deste Driver. Todos os parâmetros que podem ser importados são copiados para as propriedades disponíveis. Os demais parâmetros, tais como a definição de Logical Devices e Logical Nodes, são salvos em um arquivo proprietário com extensão .lds no caminho indicado na opção LD File Path e também é criado um arquivo para cada Logical Device com o nome no formato ServerName_LogicalDeviceName.LDS
Use Command Block
Informa se durante o processo de importação dos Tags, ou Tag browsing, são criados Tags individuais para os comandos Select e Operate ou se é criado um bloco permitindo informar qual a operação desejada antes da solicitação
Select Timeout (ms)
Tempo de espera entre uma operação de Select e um comando Operate. Se após este tempo o comando Operate não é enviado, a operação de Select é cancelada
Response Profile
Informa como os comandos são tratados por este Driver. Os valores possíveis são Deny Always: Comandos são respondidos imediatamente, negando com o código Temporarily Unavailable, Accept Always: Comandos são respondidos imediatamente, repassando o valor para uma aplicação ou Treat by Application: Comandos são avaliados por uma aplicação. Caso positivo, envia uma resposta de sucesso para o cliente. Caso contrário, envia uma resposta com o código Temporarily Unavailable
