Configuração das Propriedades

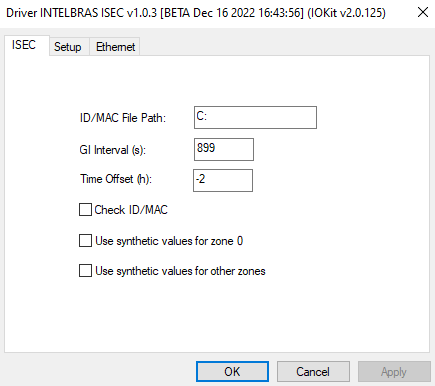

Os parâmetros de configuração para efetuar a comunicação com as Centrais estão disponíveis na aba ISEC da Janela de Propriedades deste Driver, mostrada na figura a seguir.
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba ISEC
| Opção | DESCRIÇÃO |
|---|---|
| ID/MAC File Path | Diretório onde deve ser salvo o arquivo ISECIDMAC.ini com a lista dos identificadores e endereços MAC (Media Access Control) das Centrais |
| GI Interval (s) | Intervalo em que este Driver deve solicitar uma leitura forçada (General Interrogation) de todos os Tags. Sempre quando há uma conexão ou reconexão, este Driver solicita uma leitura forçada após 5 (cinco) segundos de a Central não ter enviado nenhum evento. Ao conectar, a Central envia eventos que ocorreram durante o período de desconexão |
| Time Offset (h) | Informe um offset de horas, positivo ou negativo, a ser aplicado em estampas de tempo de eventos que vêm com o horário da Central |
| Check ID/MAC | Indica se este Driver deve verificar o endereço MAC de cada Central que se conecta e desconectar caso este endereço não esteja corretamente configurado |
| Use synthetic values for zone 0 | Indica se os Tags da zona 0 (zero) devem reportar valores sintetizados, de acordo com a regra a seguir: //Bit 0: Sobrecarga saída auxiliar - 1300 //Bit 1: Falha rede elétrica - 1301 //Bit 2: Bateria baixa ou em curto-circuito - 1302 //Bit 3: Bateria ausente ou invertida - 1311 //Bit 4: Corte ou curto-circuito no fio da sirene - 1321 //Bit 5: Corte de linha telefônica - 1351 //Bit 6: Falha ao comunicar evento - 1354 //Bit 7: Falha do Keep Alive do GPRS - 1360 //Bit 8: Zona 1 anulada //Bit 9: Zona 2 anulada //... //Bit 31: Zona 24 anulada |
| Use synthetic values for other zones | Indica se os Tags das demais zonas, superiores a 0 (zero), devem reportar valores sintetizados, ou seja, 0: Fechado - Eventos 1133/1130 ou 1: Aberto - Eventos 3133/3130. Caso o parâmetro N3 de um Tag seja maior que 0 (zero), o valor é invertido, ou seja, 0: Aberto - Eventos 3133/3130 ou 1: Fechado - Eventos 1133/1130 |
O arquivo ISECIDMAC.ini deve ser criado em algum editor ASCII, como por exemplo o Notepad, contendo uma linha para cada Central, no formato ContactID;MACAddress;Password, onde ContactID é o identificador da Central, MACAddress é um texto com os últimos 3 (três) bytes do endereço MAC da Central, no formato hexadecimal, e Password é a senha configurada para que a Central possa responder ao pedido de interrogação geral (GI), como por exemplo "1674;0B230A;1234".
O endereço MAC é verificado com o endereço MAC reportado pela Central e, caso não sejam idênticos, este Driver desconecta esta Central se a opção Check ID/MAC está selecionada.
Além da Janela de Propriedades, estas configurações também podem ser definidas em tempo de execução nas aplicações E3, Power ou Water. Para isto, inicialize este Driver em modo Offline, ou seja, execute uma aplicação com a opção Start driver OFFLINE habilitada, configurável na aba Setup da Janela de Propriedades. As opções de configuração deste Driver estão descritas na tabela a seguir.
Opções de configuração do Driver INTELBRAS ISEC
| Aba | Parâmetro | String Offline | Tipo de Dados | Descrição |
|---|---|---|---|---|
| Setup | Physical Layer | IO.Type | Texto | Por padrão, utilize a opção Ethernet |
| Timeout | IO.TimeoutMs | Número | Limite de tempo, em milissegundos, para recepção dos dados na resposta de um equipamento. Por exemplo, o valor 1000 define um limite de um segundo | |
| Ethernet | Transport | IO.Ethernet.Transport | Texto | Por padrão, utilize a opção TCP |
| Main IP | IO.Ethernet.MainIP | Texto | Endereço IP de um equipamento, no formato [0-255].[0-255].[0-255].[0-255] | |
| Port | IO.Ethernet.MainPort | Número | Porta TCP/IP para conexão com uma Central. O padrão desta opção é a porta TCP/IP 9010 | |
| ISEC | File Path | ISEC.FilePath | Texto | Diretório onde deve ser salvo o arquivo ISECIDMAC.ini |
| ISEC | GI Interval | ISEC.GIInterval | Número | Intervalo em que este Driver deve solicitar uma leitura forçada (General Interrogation) de todos os Tags |
| ISEC | Check ID/MAC | ISEC.CheckIDMAC | Número | Indica se este Driver deve verificar o endereço MAC de cada Central |
| ISEC | Use Synthetic | ISEC.UseSynthetic | Numero | Indica se os Tags de zonas maiores que 0 (zero) devem receber valores sintetizados |
Todas as propriedades offline devem ser configuradas via Tags PLC no formato String usando o parâmetro N1 igual a -1 (menos um), o parâmetro N2 igual a 0 (zero), o parâmetro N3 igual a 0 (zero) e o parâmetro N4 igual a 3 (três). Para mais detalhes e exemplos, consulte o tópico Documentação das Interfaces de Comunicação.
