Configuração das Propriedades

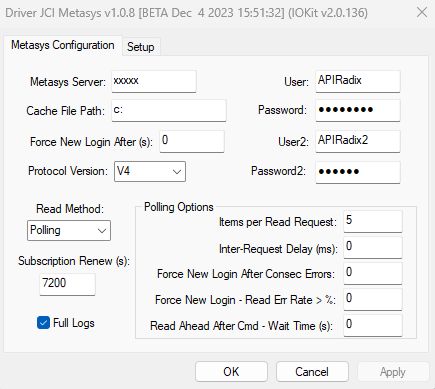

Os parâmetros de configuração para efetuar comunicação com o sistema Metasys, estão disponíveis na Janela de Propriedades do Driver.
| PROPRIEDADE | DESCRIÇÃO |
|---|---|
| Metasys Server | Nome DNS ou endereço IP do Servidor Metasys ou concentrador NAE |
| User/Password | Nome do usuário e senha para Login |
| User2/Password2 | Nome do usuário e senha para Login alternativo, em caso de falha do primeiro usuário (depois de 2 retentativas de login) |
| Cache File Path | Nome de diretório onde serão salvos e lidos os arquivos de cache e dos significados das Enums. Ao total são 3 tipos de arquivos: - Arquivo de GUID´s (MetasysGUID.txt) contém os códigos internos de cada objeto Metasys, que são armazenados em arquivo cache pelo driver para acelerar o processo de inicialização - Arquivos de Cache de Comandos e Estados (DeviceName_MetasysStateCache.txt) contém a descrição do signficado de estados e comandos dos objetos marcados com N1>0, que são armazenados em um arquivo de cache por controladora NAE, para acelerar o processo de inicialização e tradução dos significados para valores numéricos 0 e 1. - Arquivos de nomes de estados (MetasysState0.txt e MetasysState1.txt) contém os nomes dos diversos estados que correspondem ao valor 0 e ao valor 1 respectivamente. Se não for informado um diretório, os arquivos serão salvos na mesma pasta onde está a dll do driver. |
| Force New Login After (s) | Força um novo login independente da data de expiração do token. Deixe em 0 para desabilitar. |
| Protocol Version | V3: Utiliza apenas leitura por polling V4: Permite a leitura por polling e por eventos (assinaturas) |
| Read Method | Polling: realiza a leitura dos tags por polling, pode ser usado na V3 e V4; Events: realiza a leitura dos tags por assinaturas, pode ser usado apenas na V4; ByTag(N2): permite escolher a cada tag, no parametro N2, se vai ser lido por polling ou por eventos. Pode ser usado apenas na V4, sendo que N2=0 (polling) e N2=1 (eventos). |
| Subscription Renew (s) | Quando usado o método de leitura de um tag via eventos, caso o valor do tag não mude dentro deste intervalo máximo em segundos, será feita uma nova assinatura, o que força a atualização do tag. Caso o valor recebido seja identico ao existente, o tag não será atualizado, exceto se a propriedade EnableDeadBand estiver em FALSE. |
| Polling Options | Opções relacionadas ao funcionamento via polling |
| Items per Read Request | Indica quantos itens podem ser solicitados no máximo a cada pedido de comunicação. O valor mínimo é 1. Esta opção também é usada nas assinaturas de eventos para definir quantos items podem ser assinados na mesma mensagem. |
| Inter-Request Delay (ms) | Informa um tempo padrão em milisegundos de atraso entre pedidos de leitura para todas as NAEs. Será usado caso uma NAE não tenha seu proprio delay informado no tag InterReqDelayMS. |
| Force New Login After Consec Errors | Força um novo login depois de um numero de erros de leitura consecutivos. Deixe em 0 para desabilitar. |
| Force New Login with Read Error Rate > % | Força um lovo login se a taxa média de erros (em porcentagem) for maior do que a informada neste campo. Deixe em 0 para desabilitar. |
| Read Ahead After Cmd - Wait Time (s) | Tempo de espera para realizar a leitura de um tag de status associado a um comando. Esta associação é feita através do arquivo MetasysReadAhead.txt |
| Full Logs | Informa se os logs do driver (quando habilitados) serão gerados com informações detalhadas da comunicação. |
Além da Janela de Propriedades, estas configurações também podem ser definidas em tempo de execução nas aplicações NaN ou Elipse Power. Para isto, inicialize o Driver em modo Offline, ou seja, execute a aplicação com a opção Start driver OFFLINE habilitada, configurável na aba Setup da Janela de Propriedades. As opções de configuração deste Driver estão descritas na tabela a seguir.
Opções de configuração do Driver JCI Metasys
| Parâmetro | String da Propriedade Offline | Tipo de Dado | Descrição |
|---|---|---|---|
| Metasys Server | Metasys.UseChecksum | Texto | Nome do Servidor Metasys |
| User | Metasys.User | Texto | Usuário para Login |
| Password | Metasys.Password | Texto | Senha para Login |
| Cache File Path | Metasys.GUIDPath | Texto | Diretório de Cache |
| Items per Read Request | Metasys.MaxItemsRead | Texto | Numero máximo de items por pedido de leitura |
| Protocol Version | Metasys.APIVersion | DWord | 3 ou 4 |
| Read Method | Metasys.ReadConfig | DWord | 0 = polling, 1 =Eventos, 2 = by Tag |
| Inter Request Delay | Metasys.InterReqDelay | Dword | Delay entre leituras |
| Force New Login after (s) | Metasys.ForceLoginTime | Dword | Forçar novo login após x segundos |
| Force New Login after consec errors | Metasys.ForceLoginConsecErrors | Dword | Forçar novo login após x erros consecutivos |
| Force New Login with read error rate | Metasys.ForceLoginReadErrorRate | Dword | Forçar novo login se taxa de falha for superior a x |
| Read Ahead After Cmd - Wait Time | Metasys.ReadAheadWaitTime | Dword | Tempo de espera para leitura de status após comando |
| Full Logs | Metasys.FullLogs | Int | Habilita Logs completos |
Estas propriedades podem ser escritas através de um tag com os parâmetros N1 igual a -1 (menos um), N2 igual a 0 (zero), N3 igual a 0 (zero) e N4 igual a 3 (três).
