Configurações

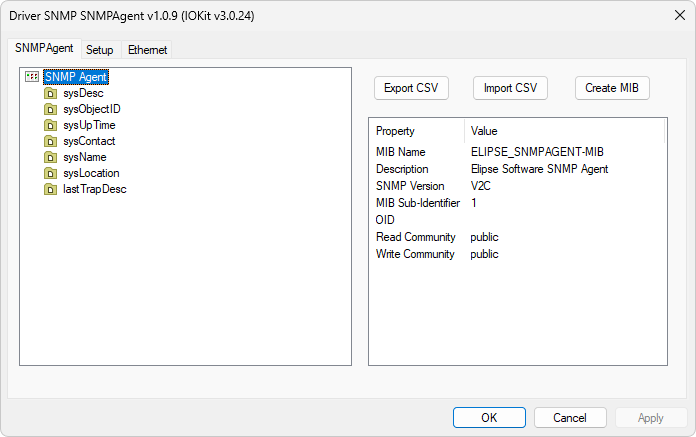

Selecione a aba SNMPAgent da janela de configurações deste Driver, conforme a figura a seguir.
Nesta aba é possível definir a configuração do Driver SNMP SNMPAgent e as variáveis ou Address Spaces. A árvore à esquerda permite definir ou selecionar os items de um Address Space e a lista à direita permite configurar o item selecionado.
SNMP Agent
Propriedades de um SNMP Agent
| Propriedade | Descrição |
|---|---|
| MIB Name | Define o nome de uma MIB (Management Information Base) usada no arquivo a ser gerado, para importação por um SNMP Manager |
| Description | Descrição de uma MIB |
| SNMP Version | Define a versão do protocolo que é usada ao enviar Traps SNMP. Este Driver responde por pedidos Get, Set e GetNext nas versões V1 e V2C |
| MIB Sub Identifier | Compõe o endereço inicial deste Agente, depois do OID (Object Identifier) inicial fixo "1.3.6.1.4.1.4380.12". O significado destes valores é 1: ISO Assigned OIDs, 3: ISO Identified Organization, 6: US Department of Defense, 1: OID Assignments for Internet, 4: Internet Private, 4380: Elipse Software e 12: Starting Address |
| Read Community | Texto identificando o parâmetro community em pedidos SNMP Get. O valor padrão desta propriedade é "public" |
| Write Community | Texto identificando o parâmetro community em pedidos SNMP Set. O valor padrão desta propriedade é "public" |
Itens Padrão de um Agente SNMP
Os itens da tabela a seguir não podem ser removidos ou editados.
Itens não editáveis
| Item | Descrição |
|---|---|
| sysDesc | Descrição textual de um Agente |
| sysObjectID | Identificador completo de um Agente (OID, Object Identifier) |
| sysUpTime | Tempo, em centésimos de segundo, desde que este Driver foi inicializado pela última vez |
| sysContact | Identificação e informação de contato do usuário responsável pela manutenção do sistema |
| sysName | Um nome para este Agente |
| sysLocation | A localização física deste Agente |
| lastTrapDescription | Descrição do último Trap enviado por este Agente |
SNMP Groups
Toda informação a ser transferida ou recebida de um SNMP Manager deve ser definida dentro de grupos SNMP. Para adicionar um grupo, clique com o botão direito do mouse no item SNMPAgent e selecione a opção Add Group. Cada grupo tem as propriedades descritas na tabela a seguir.
Propriedades de um grupo SNMP
| Propriedade | Descrição |
|---|---|
| Name | Nome de um grupo |
| Description | Descrição de um grupo |
| OID | Object Identifier (OID) considerando o OID do nível superior e o sub-identificador deste grupo |
| MIB Sub Identifier | Compõe o OID deste item e dos filhos |
SNMP Group Items
Toda informação a ser transferida ou recebida de um SNMP Manager deve ser declarada como itens dentro de um grupo SNMP. Para adicionar um item, clique com o botão direito do mouse em um grupo e selecione a opção Add Item. Cada item tem as propriedades descritas na tabela a seguir.
Propriedades de um item de grupo SNMP
| Propriedade | Descrição |
|---|---|
| Name | Nome de um item |
| Description | Descrição de um item |
| OID | Object Identifier (OID) considerando o OID do nível superior e o sub-identificador deste item |
| MIB Sub Identifier | Compõe o OID deste item |
| SNMP DataType | Os valores possíveis são Integer32, Unsigned32, Gauge32, Counter32, Counter64, TimeTicks, OctetString, Opaque, IPAddress ou ObjectIdentifier |
| Access Type | Read-Only ou Read-Write |
SNMP TrapGroups
Toda informação a ser transferida como Traps SNMP deve ser definida dentro de um TrapGroup. Para adicionar um TrapGroup, clique com o botão direito do mouse no item SNMPAgent e selecione a opção Add TrapGroup. Cada TrapGroup tem as propriedades descritas na tabela a seguir.
Propriedades de um TrapGroup
| Propriedade | Descrição |
|---|---|
| Name | Nome de um TrapGroup |
| Description | Descrição de um TrapGroup |
| OID | Object Identifier (OID) considerando o OID do nível superior e o sub-identificador deste grupo |
| MIB Sub Identifier | Compõe o OID deste item e dos filhos |
| Trap Destination | Endereço IP ou nome DNS de destino |
| Trap Port | Porta UDP de destino. O valor padrão desta propriedade é 162 |
| Send All Members together | Se esta propriedade está configurada para Verdadeiro, somente quando um item filho com propriedade TrapTrigger igual a Verdadeiro muda, o Trap SNMP é enviado com valor corrente de todos os filhos do grupo, incluindo o Tag de Trigger. Se esta propriedade está configurada para Falso, cada item filho dispara um Trap de forma independente na mudança |
| Force RFC 3418 Trap | Indica que um Trap deve incluir os membros SysUpTime e o SNMP TrapOID na mensagem, tornando-o compatível com a especificação RFC 3418 |
SNMP TrapGroupItems
Toda informação a ser transferida como Trap SNMP deve ser declarada como itens dentro de um TrapGroup. Para adicionar um TrapGroupItem, clique com o botão direito do mouse em um grupo e selecione a opção Add Item. Cada item tem as propriedades descritas na tabela a seguir.
Propriedades de um TrapGroupItem
| Propriedade | Descrição |
|---|---|
| Name | Nome de um item |
| Description | Descrição de um item |
| OID | Object Identifier (OID) considerando o OID do nível acima e o sub-identificador deste item |
| MIB Sub Identifier | Compõe o OID deste item |
| SNMP DataType | Os valores possíveis são Integer32, Unsigned32, Gauge32, Counter32, Counter64, TimeTicks, OctetString, Opaque, IPAddress ou ObjectIdentifier |
| Trap Trigger | Informa se uma mudança neste item dispara o TrapGroup, enviando o valor de todos os membros em uma única mensagem de Trap |
| Force Specific OID | Booleano que indica que o OID automático, com base no OID do TrapGroup, deve ser substituído pelo OID informado na propiedade User Specific OID |
| User Specific OID | OID a ser usado no lugar do OID padrão |
Create MIB
Clique em Create MIB para salvar o Address Space atual, incluindo grupos e TrapGroups, no diretório selecionado. O arquivo MIB pode ser importado em um SNMP Manager, como o Driver SNMP Gerente da Elipse Software.
Para mais informações sobre as abas Setup, Serial, Ethernet, Modem e RAS, consulte o tópico Documentação das Interfaces de Comunicação.
