As configurações deste Driver devem ser realizadas na janela mostrada na figura a seguir.

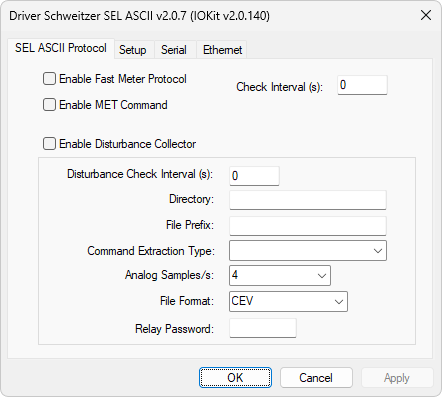

Aba SEL ASCII Protocol
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na aba SEL ASCII Protocol
Opção
Descrição
Enable Fast Meter Protocol
Solicita valores de medidas através do protocolo SEL Fast Meter
Enable MET Command
Instrui este Driver a solicitar medidas usando os comandos MET e MET B
Check Interval (s)
Intervalo, em segundos, para solicitar novas leituras de medidas com os protocolos Fast Meter ou comandos MET
Enable Disturbance Collector
Instrui este Driver a solicitar e coletar arquivos de oscilografia
Disturbance Check Interval (s)
Informe o intervalo para checar por novos arquivos de oscilografia
Directory
Informe o diretório onde os arquivos são salvos
File Prefix
Informe o prefixo base dos arquivos. O nome de cada arquivo é formado por Prefixo + HorárioPerturbação.Extensão (CEV, CFG, DAT ou HDR). As extensões são definidas na opção File Format
Command Extraction Type
Dependendo do modelo do relé SEL, diferentes comandos de extração são suportados. As opções disponíveis estão descritas na tabela a seguir
Analog Samples
Informe o número de amostras analógicas. As opções disponíveis são 4 (quatro), 8 (oito), 16 ou 32 amostras por segundo, dependendo da capacidade de um relé. Usado somente com os comandos no formato Samples/s
File Format
Extensão dos arquivos. As opções disponíveis são CEV (proprietário SEL em formato ASCII) e COMTRADE 1999. Ao selecionar a opção COMTRADE 1999, são gerados 3 (três) arquivos com as extensões CFG, DAT e HDR
Relay Password
Senha usada para entrar no modo de transferência com um relé. A senha padrão é "OTTER"
Opções disponíveis para a opção Command Extraction Type
Formato do Comando
Família de Modelos Suportados
Simple (Old) - CEVENT n
Comando de extração simples, como por exemplo "SEL 2431"
Simple - CEV n
Comando de extração simples usado para a maioria dos modelos, usando uma taxa de amostragem padrão
Samples/s - CEV n Sx
Comando de extração com especificação do número de amostras por segundo. O número de amostras pode ser informado na opção Analog Samples. Dispositivos SEL 3XX e 6XX podem usar este comando
Raw - CEV n R
Comando de extração com a maior taxa de amostragem possível (Raw). Usado nos dispositivos 5XX e 7XX
Raw2 - CEV R n
Comando de extração com alta taxa de amostragem para dispositivos 6XX
Large - CEV n L
Comando de extração com alta taxa de amostragem para dispositivos 4XX
