Configuração do Driver

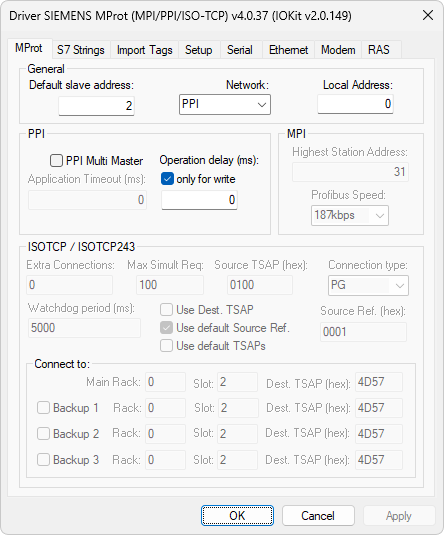

Os parâmetros [P] de configuração deste Driver não são utilizados. Todas as configurações são executadas na janela de configurações, mostrada na figura a seguir.
As opções disponíveis para o grupo General estão descritas na tabela a seguir.
Opções disponíveis no grupo General
As opções disponíveis para o grupo PPI estão descritas na tabela a seguir.
Opções disponíveis para o grupo PPI
| Opção | Descrição |
|---|---|
| PPI Multi Master | Informa a este Driver que existem outros Mestres na rede |
| Application Timeout (ms) | Tempo máximo de comunicação para cada Tag, em milissegundos. Disponível apenas quando este Driver é Multi-Mestre |
| Operation delay (ms) | Tempo de parada para o intervalo entre operações de comunicação, em milissegundos. Selecione a opção only for write para indicar a aplicação deste intervalo apenas para operações de escrita. Para mais informações, consulte a nota a seguir |
NOTA
A opção Operation delay (ms) adiciona um tempo mínimo de espera que deve haver entre o fim de uma operação de leitura ou escrita e o início de outra operação. Utilize um valor diferente de 0 (zero) nesta configuração apenas em caso de falhas de comunicação ocasionadas pela inércia de processamento de um equipamento. As operações de escrita são as mais prejudicadas, pois normalmente são aleatórias, e para estas operações existe a opção only for write. Se esta opção não está selecionada, a espera aplica-se à operações de leitura e de escrita. Se está selecionada, aplica-se apenas às operações de escrita, que é o recomendado. Note que o acréscimo de um tempo de espera pode diminuir o desempenho de uma aplicação.
As opções disponíveis para o grupo MPI estão descritas na tabela a seguir.
Opções disponíveis para o grupo MPI
| Opção | Descrição |
|---|---|
| Highest Station Address | Indica o maior endereço disponível na rede, para que nos modos PPI e MPI este Driver encontre outros possíveis Mestres na rede. Devem ser inseridos apenas os valores 15, 31 ou 63 |
| Profibus Speed | Velocidade nominal de uma rede Profibus |

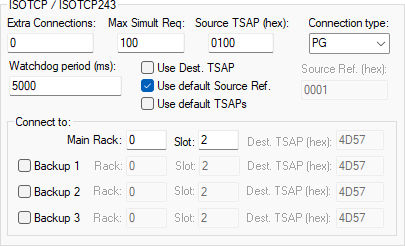

As opções disponíveis para o grupo ISOTCP / ISOTCP243 estão descritas na tabela a seguir.
Opções disponíveis para o grupo ISOTCP / ISOTCP243
| Opção | Descrição |
|---|---|
| Extra Connections | Número de conexões TCP adicionais que podem ser criadas para melhorar o desempenho da comunicação |
| Max Simult Req | Número máximo de variáveis simultâneas em um único pedido. Esta configuração pode ser usada para melhorar significativamente o desempenho da comunicação, desde que se utilize um valor maior que 0 (zero) na opção Extra Connections |
| Source TSAP (hex) | Número formado por um Word em hexadecimal que identifica o TSAP local no protocolo |
| Connection type | Tipo da conexão. Os valores possíveis são PG, OP ou PC. Deve ser selecionada de acordo com a configuração na CPU |
| Watchdog period (ms) | Intervalo, em milissegundos, para expiração do Tag de Watchdog. Se este Tag existe e o valor não varia neste intervalo, este Driver realiza a troca de endereço IP |
| Use Dest. TSAP | Se esta opção está selecionada, habilita a entrada de valores de Dest. TSAP. Se esta opção não está selecionada, habilita a entrada de valores de Rack, Slot e Connection type |
| Use default TSAPs | Se esta opção está selecionada, utiliza valores TSAP padrão e assim desabilita a entrada de valores de configuração de Source TSAP, Dest. TSAP, Connection Type, Rack e Slot |
| Source Ref. (hex) | Número formado por um Word em hexadecimal que identifica a referência local (source reference) no protocolo. Somente é liberada quando a opção Use default Source Ref não está selecionada |
| Rack | Número do rack da CPU principal de destino |
| Slot | Número do slot da CPU principal de destino |
| Dest. TSAP (hex) | Número formado por um Word em hexadecimal que identifica o TSAP de destino no protocolo |
| Backup 1 / Backup 2 / Backup 3 | Habilita a entrada de valores de rack, slot ou TSAP de destino da(s) respectiva(s) CPU(s) de backup, para uso em sistemas com redundância que sejam de valores diferentes da CPU principal |
Para que a comunicação deste Driver funcione com o modelo de equipamento Siemens S7-1200, selecione a opção ISOTCP, desmarque a opção Use default TSAPs, configure a propriedade Source TSAP (hex) para o valor "0100" e defina as opções Connection type como PG, Rack com o valor 0 (zero) e Slot com o valor 1 (um).
NOTAS
Ao selecionar os protocolos ISOTCP ou ISOTCP243, todos os Tags no objeto Driver de Comunicação devem ter o parâmetro N1 ou B1 configurado em 0 (zero) e o parâmetro Default Slave Address também configurado em 0 (zero).
Os parâmetros Source Ref e Source TSAP devem ser considerados apenas em casos muito particulares. Devido à execuções bem sucedidas em uma enorme gama de topologias, recomenda-se manter a opção Use default Source Ref sempre selecionada e o valor de Source TSAP sempre em "0100".
Quando a opção Use Default TSAPs está selecionada em conjunto com o protocolo ISOTCP, o valor de Source TSAP é "0100" e o valor de Dest. TSAP utilizado é "0202".
TSAP vem do inglês Transport Service Access Point, e é uma terminologia utilizada no protocolo ISO.
Quando se utiliza adaptadores seriais PC - PPI/MPI, tem sido bastante usual a necessidade de configurar o handshaking na aba Serial da janela de configurações deste Driver. Apenas o controle de RTS deve ser configurado em ON. Havendo insucesso de comunicação nos testes iniciais com este Driver, convém experimentar esta mudança, RTS Control configurado como ON e refazer o teste.
