Configuração do Driver
Os parâmetros [P] de configuração deste Driver não são utilizados. Todas as configurações são executadas na janela de propriedades deste Driver. Nesta janela, os parâmetros mais relevantes da aba Setup são:
- Physical Layer: Sempre selecione o valor None, pois a interface é fornecida pela biblioteca Prodave
- Logging options - Log to File: Nome de um arquivo de log gerado para depuração de problemas na comunicação
Para mais informações sobre a aba Setup, consulte o tópico Documentação das Interfaces de Comunicação.

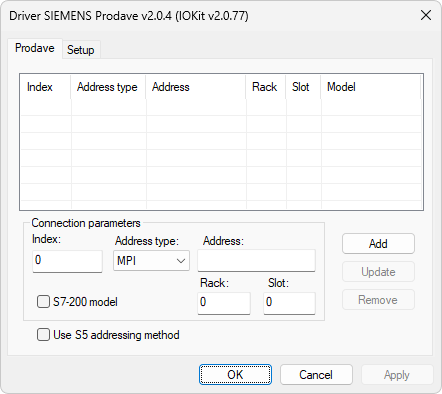

A aba Prodave contém configurações específicas para este Driver. Quase todas estas configurações são apenas relevantes quando se configura Tags por parâmetros [N/B]. Estas configurações dizem respeito à lista de conexões a declarar. Desta forma, ao configurar Tags por endereçamento simbólico, a lista de conexões pode ser deixada em branco. A exceção é a opção Use S5 addressing method, que deve ser considerada independente do método de endereçamento selecionado.
Todos os equipamentos com os quais haja comunicação devem ser configurados. Para criar uma conexão com um equipamento, preencha os parâmetros de conexão e clique em Add. Os parâmetros de conexão estão descritos na tabela a seguir.
Parâmetros de configuração de conexões
| Parâmetro | Descrição |
|---|---|
| Index | Índice de uma conexão a ser utilizada no parâmetro N1 ou B1 |
| Address type | Tipo de endereço. Os valores possíveis são MPI, IP ou MAC |
| Address | Endereço de um equipamento |
| S7-200 model | Selecione esta opção para indicar equipamentos do modelo S7-200 |
| Rack | Valor do rack de um equipamento |
| Slot | Valor do slot de um equipamento |
A opção Update reconfigura os parâmetros da conexão selecionada e a opção Remove apaga a conexão selecionada. A opção Use S5 addressing method define o modo de endereçamento dos dados. Se esta opção está selecionada, o modo de endereçamento é S5 e endereça palavras sequencialmente, como por exemplo DW0, DW1, DW2, DW3 e assim por diante. Se esta opção não está selecionada, o modo de endereçamento é S7 e endereça palavras pelo endereço do primeiro byte, como por exemplo DW0, DW2, DW4, DW8 e assim por diante.
